XFRAME PILARES, VIGAS & EMPALMES
Elementos estruturais.

Elementos em aço galvanizado laminado a frio, com furação e acabamento final, com as seguintes dimensões:

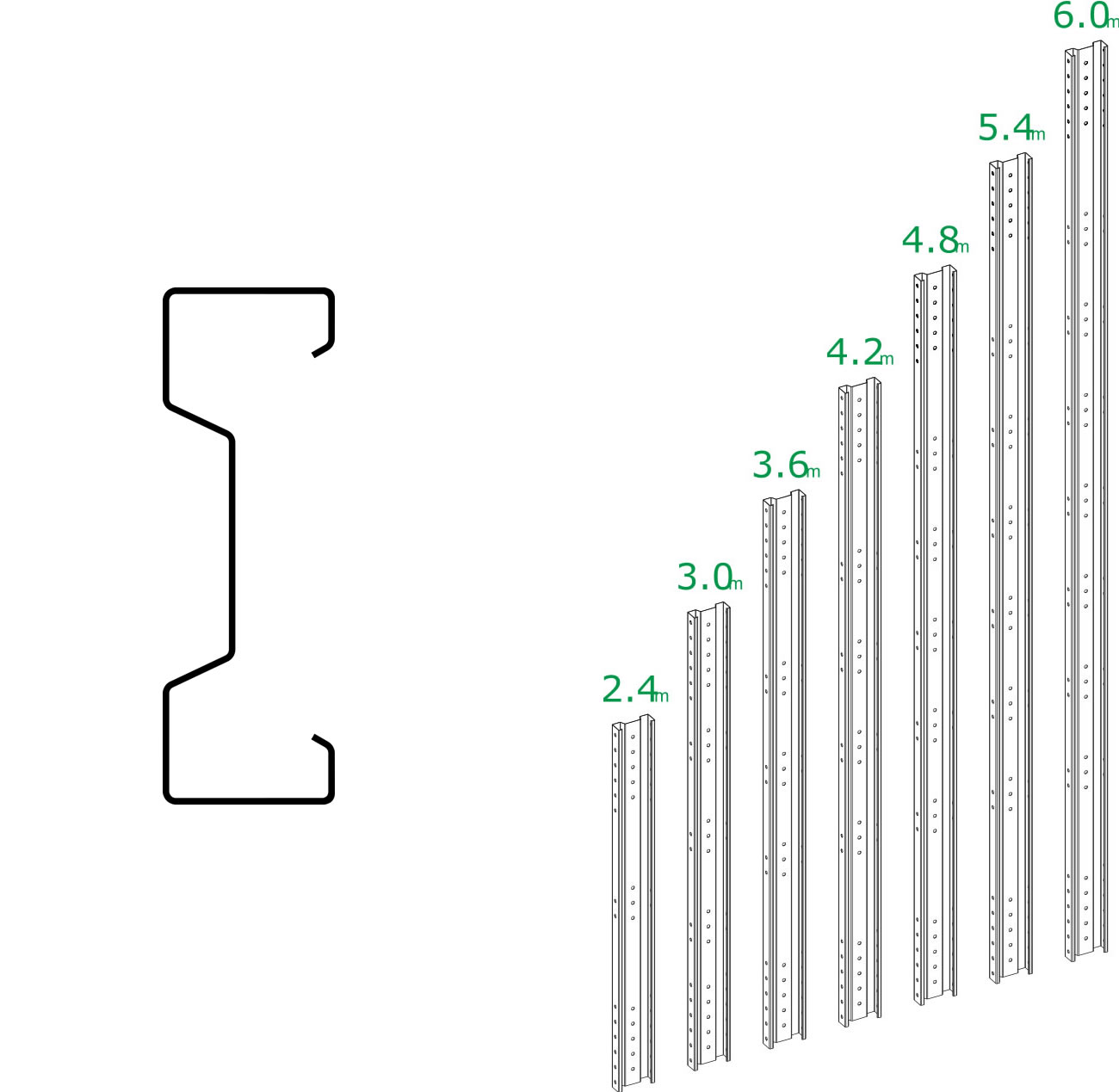

01 - PILARES:


2.4 m | 3.0 m | 3.6 m | 4.2 m | 4.8 m

02 - VIGAS:


2.4 m | 3.0 m | 4.2 m | 4.8 m | 5.4 m | 6.0 m

03 - EMPALME:


Elemento de reforço da ligação
0.4 m | 0.6 m | 0.8 m | 1.2 m



x6

Não existe diferença nem distinção entre Pilares e Vigas com o mesmo tamanho, ou seja, os Pilares com 3.30 m, 4.20 m ou 4.80 m são rigorosamente iguais às vigas com 3.30 m, 4.20 m ou 4.80 m respectivamente.



XFRAME PILARES & VIGAS

sigmas

Combinações possíveis de Pilares com Vigas para cada modelo XFRAME.

X6X8X10 X12X16X16 Plus
PILAR3.6 m3.6 m4.2 m4.2 m4.8 m4.8 m
VIGA3.6 m4.2 m4.8 m6.0 m7.8 m8.4 m

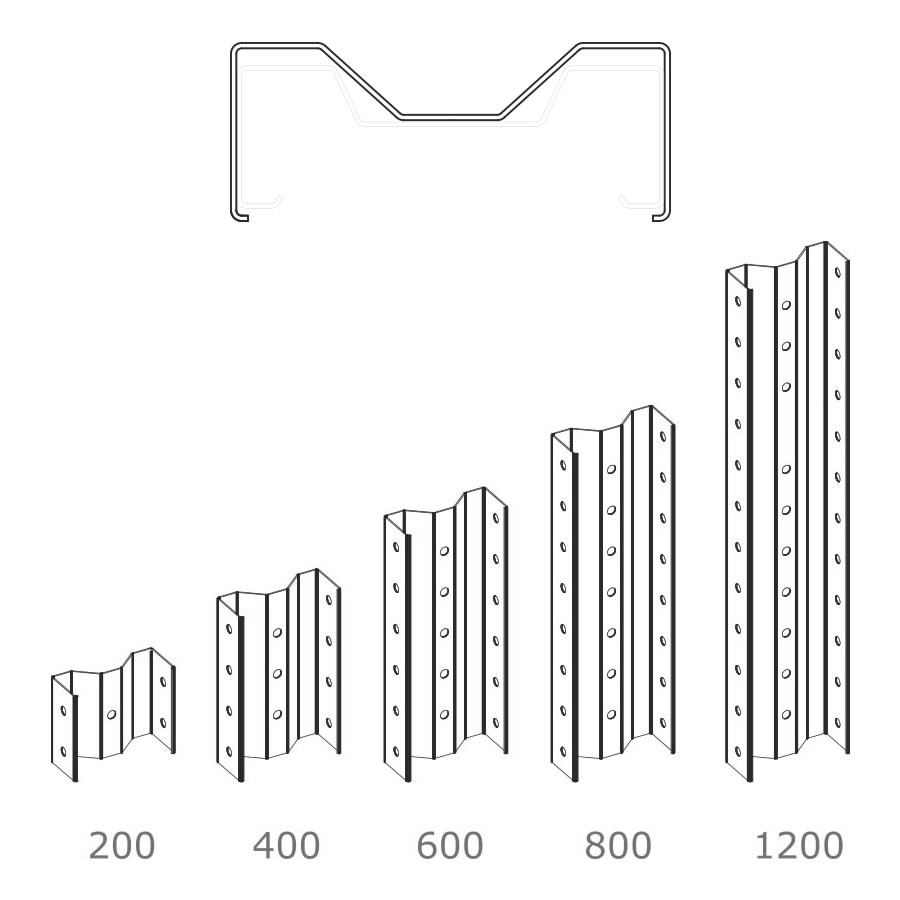

XFRAME MANGAS & EMPALMES

mangas

XFRAME CONEXIONES ESTRUCTURALES 14G
Elementos estructurales.

Elementos en acero con acabado galvanizado o pintado, conexiones estructurales:

1 - FUNDACIÓN@PILAR

2 - PILAR@VIGA INTERIOR y EXTERIOR
3 - VIGA@VIGA INTERIOR y EXTERIOR



14G



No hay ninguna diferencia o distinción en el posicionamiento de los elementos de conexión, es decir, los elementos 1, 2 y 3 se puedem aplicar en el lado derecho o izquierdo, respectivamente.




Elemento de ligação entre a fundação e o pilar. Peça maquinada em aço, com várias possibilidades de acabamento.


XFRAME CONEXIONES ESTRUCTURALES 10G
Elementos estructurales.

Elementos en acero con acabado galvanizado o pintado, conexiones estructurales:

1 - FUNDACIÓN@PILAR

2 - PILAR@VIGA INTERIOR y EXTERIOR
3 - VIGA@VIGA INTERIOR y EXTERIOR


10G



No hay ninguna diferencia o distinción en el posicionamiento de los elementos de conexión, es decir, los elementos 1, 2 y 3 se puedem aplicar en el lado derecho o izquierdo, respectivamente.




Elemento de ligação entre a fundação e o pilar. Peça maquinada em aço, com várias possibilidades de acabamento.



XFRAME   Modelos y dimensiones:
